門禁系統的施工布線注意事項

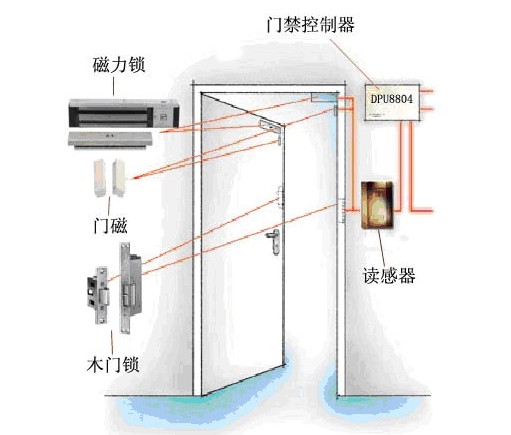

電鎖到控制器的線路，一般來說是使用兩芯電源線，線徑大概1.0平方毫米以上，還有就是如果布線超過50米就要考慮更粗的線，也可以多股并聯，但是最長不要超過100米， 門磁到控制器的線，一般選擇兩芯線，線的直徑大概在0.3平方毫米以上，如果不需要在線了解門禁系統的開關狀態或者無需門長時間未關閉報警和非法闖入報警功能，門磁線可不接。
控制器到控制器之間，應該使用8芯屏蔽雙絞網線。線的直徑大概在0.3平方毫米以上，485+和485-必須要互為雙絞，其中6芯備用，屏蔽線也可以不接，如果通訊不是很不暢通，還可以考慮用屏蔽線將所有控制器的GND進行連接，也可以在485總線的最后一臺控制器的485+和485-之間并聯120歐姆的終端電阻來改善通訊質量。
